电磁喷油器故障检修的方法_电磁喷油器的工作原理

2020-10-12 08:17 2020-10-14 04:00 电磁喷油器 258
电磁喷油器的检修需要本文中所提及到的配件请联系我们。
电磁喷油器简称喷油器,安装在汽缸盖上。喷油器的电磁阀为常闭式,它只在燃油喷射和计量期间由来自ECM的脉冲电流打开,ECM通过控制喷油器来确定喷油量和喷油正时。当喷油器产生故障时,发动机将会产生功率下降、熄火或不能启动等故障。
喷油器的电路如图3-72所示,康明斯6缸发动机采用了6个喷油器,每个喷油器与ECM通过⒉根导线连通。下面以1缸喷油器为例讲述其检修方法,其他缸的喷油器的检修方法与其基本相同。供应东风驾驶室

(1)检测喷油器的电阻
取下1缸和⒉缸的插接器,如图3-73所示,用万用表电阻挡检测喷油器端子3与端子4之间的电阻,即为一缸喷油器电磁线圈的电阻,或直接检测喷油器两个接线端子之间的电阻(图3-74),其阻值应为0.50左右。如阻值不符合要求,说明喷油器损坏,应更换。


(2)检测喷油器是否搭铁
如图3-75所示,用万用表电阻挡检测任何一个接线端子与车身之间的电阻,其阻值应大于100kQ。如果上述测量阻值不在规定范围,则更换喷油器。

(3)检测线束是否断路
用万用表电阻挡检测喷油器插接器端子3与ECM插接器端子53;喷油器插接器端子4与ECM插接器端子57间的电阻,其阻值应小于10Q。如果上述测量阻值不在规定范围内,则应检修导线。
(4)检测线束是否短路
用万用表电阻挡检测ECM插接器端子57、端子53与其他端子之间的电阻,其阻值应大于100kQ。如果上述测量阻值不在规定范围,则应检修有关导线。
(5)喷油器拆卸和检查
①如图3-76所示,拆下喷油器的导线。如图3-77所示,拆下8mm的喷油器压板螺栓。

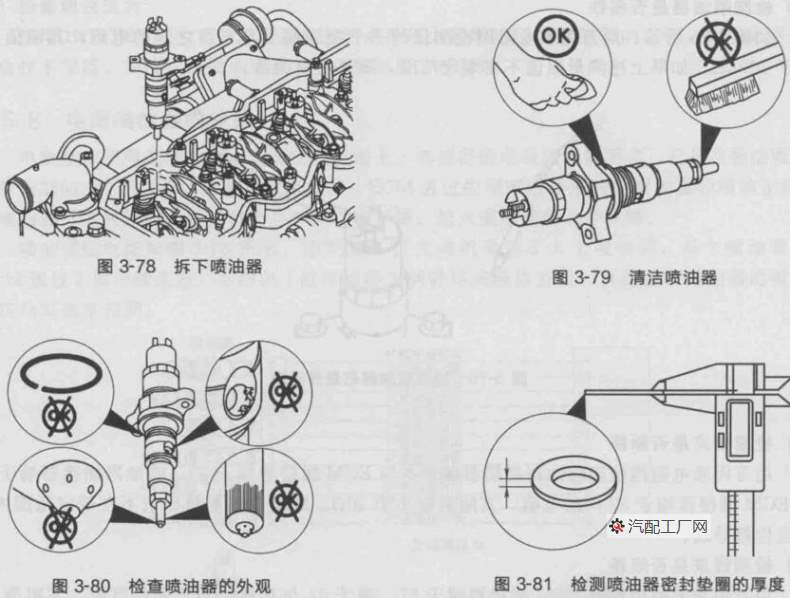

③如图3-78所示,使用喷油器拆卸工具拆下喷油器。供应东风驾驶室
④清洁。如图3-79所示,用溶剂和清洁软布清洁喷油器端部和喷油器体。
⑤检查能否继续使用。如图3-80所示,检查喷油器端部是否存在积炭或腐蚀,接线端子是否损坏。检查喷油器进油口、高压燃油连接件端部和进油口是否损坏。
⑥测量。如图3-81所示,检测喷油器密封垫圈的厚度,其标准为3mm。
